LAST UP DATE 2004/11/28
UP DATE 2004/11/23
<<<BACK
本体費用 \28,985-
2004/11/23 逝きました．．．
（；＿；）
2004/9/20 独立インクの罠
2004/8/ 3 暑さのせいか？
2004/5/ 7 CPU交換はやっぱドキドキ
2004/1/ 5 TVふっかぁ～つ！！

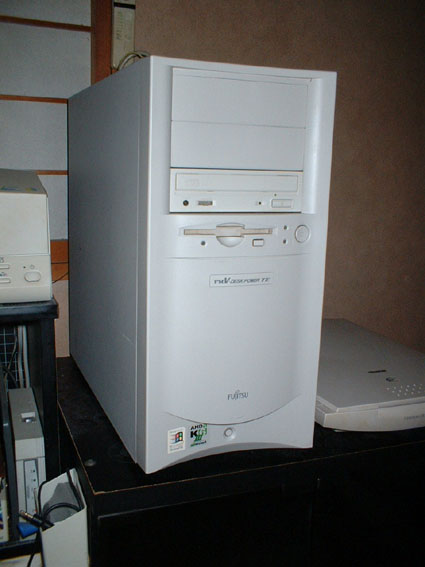

★ FMV-5120T3現在の環境
2003/12/31 Comboドライブ・カードリーダー[追記]
2003/12/30 Comboドライブ・カードリーダー
2003/11/25 買ってはみたものの．．．
2003/10/19 電源ユニットのファンか？
2003/10/ 3 ダイアルアップが時々【続報】
2003/8/31 ダイアルアップが時々．．．
★ FMV-5120T3現在の環境
2003/ 7/24 慎重に．．．
2003/ 7/22 OVER TOP ＩＩ
2003/ 7/17 例外00

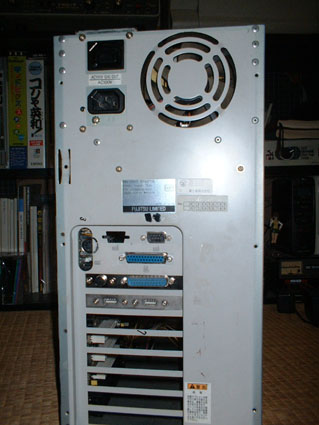

★ 5120T3（ケースのみ^_^;;;;;）環境
2003/ 7/11 くぅ～．．しゃくだけど．．．
2003/ 7/ 9 メモリー到着、移植開始！
2003/ 7/ 6 HK6分解
2003/ 6/30 マザーボード到 着
逝きました．．．（；＿；）
最近仕事が忙しい、っと言うか社長がぐちゃぐちゃに寄せ集めた（本人が途切れ途切れの記憶しかない）案件が一気にこちらへ
投げられる．．．それらを整理して把握して段取る、また某電力会社の保守委託の仕事で作業上又は安全上２名以上での作業
があるのだが現場で作業が終了すればおいらを除き[ハイ！終了]ってなってしまうが報告書・データ作成はおいらの残業．．．
会社で残業なんて他の仕事もあるので出来る筈も無く、いつも休日自宅でPCとにらめっこする羽目になる。
今日もデータ作成、文書は何てこと無いのだが地図データの編集がカッタルい。
書類をまとめCD-ROMにデータを焼き、宅急便で発送．．．（送料は自腹だったりする）
やっとの休日気分でPCでTVを見たり、ラジオの録音データを編集したりしていたら何か[ピッチ！]って音がしてPCがフリーズ。
電源を入れ直し、何事も無かったかのように正常に起動した。[あー電源が余り調子良くないのか?ディスプレイからの音か?]
なんて思って夕食のため一旦電源を落とした．．．．
夕食後、PCの電源を入れたら何か変？本体もディスプレイも通電しているのに画面に何も映らないのだ(0o0!!!
今まで調子が悪くてもこんな事は無かった．．．チョッとコンデンサが焼けたような臭いもしてくる．．．
まさか先っきの音で？

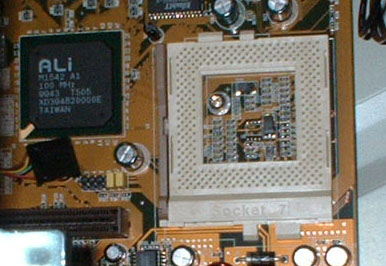

真ん中のトランジスタとSocket近くのコンデンサ3ヶがパンクしてます。
この位置の電圧制御系の部品となるとCPUコアの電圧を制御している所では？しかもコンデンサの耐圧が6.3Vの
もので、ようはこれ以上の電圧がCPUコアに掛かった可能性大である。CPUは見た目焼けたような跡は無いが
スイッチング電源の修理や多層基板上での部品交換、はたまたCPUが昇天？なんて考えると修理する気が無くなった．．．
短い命だった2号機の最終スペックを書いておきます

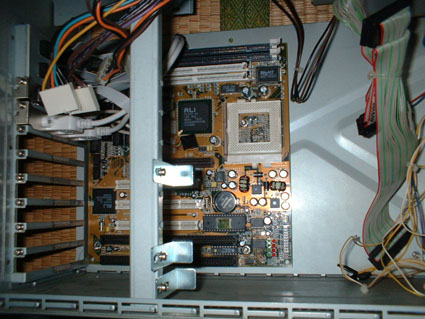

マザーボード：Totem TM-AL100 ALADDIN V Super7
CPU：AMD K6-2/500AFX (100MHzx5=500MHz)
Mem：128MB SDRAM PC-100 CL-2 168pin 両面実装
HDD：Seagate ST313021A 13GB FAT32
HDD：Quantum FireBall 1.2GB FAT16
Comboドライブ：CRWD-48FB（Melco、HL-DT-ST RW/DVD GCC-4480B)
カードリーダー：6-in-1 USB Card Reader
AGP：ProVideo RIVA TNT with TV (VRAM 8MB)
PCI：
PCI：I/O DATA USB2.0（2+1Port）
PCI/ISA：GH-EL100RD（100Base-TX）
ISA：SoundBlaster AWE64
OS：Windows98 + ie5.5 SP2
TOP
独立インクの罠
プリンターですが結構インクの減りが早いです、顔料系のせいなのか？しかも一色\1100-（購入価格）は
高目．．．4色セットなら\3800-位。
仕事の書類作りで黒インクのみ交換した流れから今回は一色づつ交換する羽目になったんですが
まず青インクが無くなる、交換直後赤インクに残量警告が出てヘッドクリーニング不可状態になる。
（残量警告中はヘッドクリーニングが出来ないみたい）
黄インクは残り少ないものの警告はまだ出ていない、念のため赤・黄インクを準備して赤のみ交換。
案の定、赤交換直後に黄インクが警告！結局両方交換してようやくヘッドクリーニング可能状態に．．．
こんなん、独立インクの意味ねｰじゃん！新品の時に比べて今後、古くなってきたら更に干渉が起こる可能性大。
もうEPS●Nはいらねーな（｀A´）/ 複合機ひとつ見てもE社は1ﾏｿ・2ﾏｿ高いし、C社の3色+黒ので充分ら．．．
ＴＯＰ
暑さのせいか？
最近調子が悪い、人間もそうだがPCも．．．
[例外0E VXD VMM(01) 00004358．．．0028：C0005358]が起動時、壁紙が表示される辺りで出る。
出現のタイミングは少し早かったり遅かったりするがメモリーアドレス等はいつも同じ。
boot log は最後まで読み込んでいる様子だがfontファイルの読み込みに失敗している事が多々ある。
エラーコードは0016となっているが意味は不明(^_^;;;;
この現象が起こるともうどうしようもない、起動したか？と思って操作するとExpｌoｒerからのエラーが出たりもする。
リカバリーしてもダメ．．．先回と今回はあわててリカバリーしてしまったが一つ共通点がある。
それは室温が上昇して暑かった事、室温が下がり涼しくなるとこれらのエラーは発生しなくなる。
メモリーか？電源か？と疑ってみるものの、どうもCPUの熱暴走の線が濃い気がしてきた。
しかし、気温が下がったからと言って完全に大丈夫か？と言うと稀に例外0Eは発生するようだ．．．
或るHPで同じ例外エラー、K6-2使用でCPU倍率を下げたら安定した．．．原因は熱暴走、との記事を見て
ケースとCPUの放熱が必要と確信した。
でもこの季節、暑さのせいかどうもいじる気がしない．．．まして標準で後付けファンが装着出来るならまだしも
ケースの加工からおっぱじめなければならない（T_T)
しばらくは暑い日は使用せず、涼しくなってからケースファンの取付をしようと思います。
TOP
CPU交換はやっぱドキドキ
前々から気になっていた、いつか無くなってしまうと．．．
OVER TOPⅡのK6-2/500、半年くらい前に550MHzがここのネット販売のページから姿を消し
500MHｚはしばらく動きが無いように思えた。
先日友人のPCが故障して（MMX Pentium200）中古PCを購入したとの事、スペックを聞くと
PentiumⅢ/500（￣o￣）．．．これで一気にCPU交換に火が点いた！
もうこのPCに挿さるCPUはK6-2/500しか無いと思っていたので最終兵器を装備するしかないと。
幸い本日、出張で秋葉原への乱入体制は万全（＾＾）できるだけ安価に入手するには直接店へ行って
購入するのがBestである（もちろん交通費会社持ち）
ネットで印刷した地図を頼りに行って見ると、かなり小さい店だが入店するとローコスト再生派には
うってつけの中古品、ジャンク品が結構ある。
あれもこれもではきりがないのでCPUとPCI-LANボードが安かったので購入、CPUは戻って早速
交換しなくては．．．
MBのジャンパー設定を変更してCPU交換、そして電源を投入する瞬間がやっぱドキドキする（快感）
起動画面でK6-2/500と認識、すんなりいきそうである。
何の問題も無く起動したのでインストールしてあったFinal Realtyでベンチマークを取ると．．．．．
K6-III/333よりパフォーマンスが落ちる（－－；；；やはり内蔵L2はグラフィック系には効果大と再認識。
他のベンチマークソフトは動作が不安定になるためインストールしてなかったので数値的には解らないが
画像を多く含むWebページでスクロールがギクシャクする症状は若干改善している様子。
しかし、しばらくいじっていると画面が乱れたりフリーズする現象が出る。
BIOSのメモリーアクセス関係の設定を変更して様子を見る事としたが、体感的にはほとんど変わらず（；＿；）
口でおいらのPCは500MHzって言えば、師匠（Celeron333使用中）に刺激を与えられるくらいだったか．．．
（LANボードは今回購入したものではなく、ISA-LAN "10Base-T Base2 Base5 " が装着されてます）
TVふっかぁ～つ！！
ネット夢遊病者と化し、思い当たるキーワードで検索また検索．．．
引っ掛かったMSDNサイトのTV周波数云々のファイル、kstvtune.ax !!!
これだ！これに違いない（＾０＾）このファイル名で更に検索すると16件Hit。
DirectXをVerUPするとこのファイルが書き換えられTVチャンネルの設定が変わってしまう。
ってかハードの情報とズレてしまうために受信チャンネルが合わなくなってしまうそうだ。
WinDVDインストール時に強制的（脅迫的？）にVer8.1にUPしたために kstvtune.ax のVerは5.1.2258.400
Windows98（OEM版）のwin98フォルダ内、Driver11.cabから抽出したVerは4.10.1998 これをWindows\system\へ
上書きして．．．復活しましたテレビが（；；＿；；）ｖ
検索した情報はWinMeやXPでのTVチューナー使用がほとんどだったが、最近の高級PCはTV録画等が
簡単にできるためTVチューナー・キャプチャーボードの使用も増えていて見つけられたんだと思います。
なんか今風?になった感じ、DVD再生はこのCPUじゃぁ無理なんで最終形かな．．．
TOP
マザーボード：Totem TM-AL100 ALADDIN V Super7

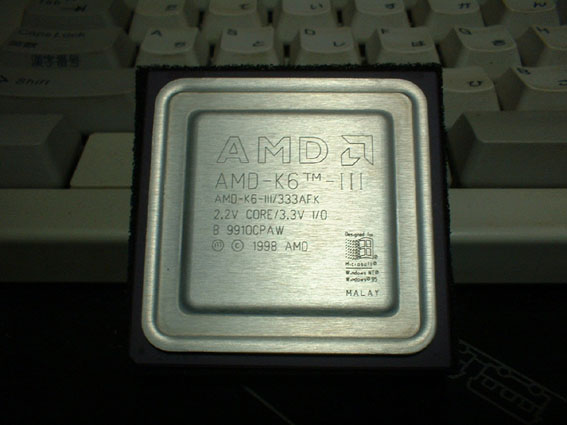

CPU：AMD K6-III/333AFK (95MHzx3.5=333MHz)
Mem：128MB SDRAM PC-100 CL-2 168pin 両面実装
HDD：Seagate ST313021A 13GB FAT32
HDD：Quantum FireBall 1.2GB FAT16
Comboドライブ：CRWD-48FB（Melco、HL-DT-ST RW/DVD GCC-4480B)
カードリーダー：6-in-1 USB Card Reader
AGP：ProVideo RIVA TNT with TV (VRAM 8MB)
PCI：
PCI：I/O DATA USB2.0（2+1Port）
PCI/ISA：
ISA：SoundBlaster AWE64
OS：Windows98 + ie5.5 SP2
TOP
Comboドライブ・カードリーダー[追記]
ComboドライブのCDR書き込みできない症状はシステムプロパティ設定の DMAのチェックを
ポチっと外して解消しました (^_^;;;;DMAチェックのOFFは事前に資料等で解っていたが、なにせ
ソフトが中途半端に動いてしまうもんだから関係無いと思ってたら．．．．．
ＣＤプレイヤー系のソフトも難無く復活！MediaPlayerのVer復活も挿入してたCDが古いVerの
もので別のCDにVer7.1を見つけたのでそれをインストールしてOK。
後はComboのDVD動作、そしてTVチューナーは未だにダメ（ハードが逝ってしまった？）
ホンッとこれは年明けからの宿題。
TOP
Comboドライブ・カードリーダー
勇んで買ったが両方ともまともに動作せず（；＿；）
完結編は来年と言う事で、忘れると悪いので経緯のみ記しておきます。
Comboドライブは旧M社の×48（CDR）ATAPI接続、既設のSCSI CD-ROMをそのままに
取り付け認識も問題無く、Comboドライブの方からライティングソフトをインストール．．．．．
ここまでは難無く完了しかし、ソフトがComboドライブを認識してくれない（T_T)
オンラインサポートからHostアダプタにComboが無いのを確認したがASPIはWin標準。
なんだかんだでSCSIボードを外し（CD-ROMも）認識可能に、だがデータCD作成を試みるが
ブランクメディアをセットしても吐き出してしまう。
これ、メディアは新品（700MB）でメディアの相性等でなら良いがマザー（IDE）だったら大変だ（T_T）．．．
気を取り直しDVDプレイヤーのインストール、途中フリーズして起動不能状態に陥ったが
アンインストールしようとするとファイル構成が足りないとのメッセージから再度インストールすると起動できた。
更にMpeg2ファイルの再生には成功（DVDメディアは持ってないためCD-ROM内のデータから）
画像はなんとなくきれい程度でコマ落ちまくり．．．更にブルーバックにリブート（；＿；）
DirectX8.1に更新したせいかMediaPlayer7.1やCDプレイヤーが起動不能になる。
加えてTVチューナーも死亡、MediaPlayerは削除（Ver6.4に戻す）して動作するも再度7.1をインストール
できない状態に（既に最新の．．．メッセージが）、TVチューナーは起動可能もどーやっても
チューニングが合わない。DVD再生はMediaPlayerでなんとかするとしてプレイヤーは削除。
カードリーダーはすったもんだでなんとか動作OK、途中デジカメつないでブルーバックや
ドライブレターがゴチャゴチャになったりと大変でした。
ユーティリティーソフトをインストールしてスタートアップ起動だと100％フリーズするし．．．
現状、CD-ROMとしてはOK・CDR動作×・DVD再生も×・カードリーダーはOK（SMとSDで確認）
TVチューナー×・CDプレイヤー×・試にとフリーのライティングソフトでも×
PCはカバーを開けたまま年越しか？
楽しい年明けになりそうです．．．
買ってはみたものの．．．
ネット通販でプリンター（PX-V600）、家電量販店でｽﾏｰﾄﾒﾃﾞｨｱとSDカード、パソコンショップでUSBフラッシュ。
プリンターは安くなったね！MJ-830Cの黒・カラーインクの両方を交換しなくてはならなくなったが、
両方買うと\4,000-くらいするんで、ここらでふち無し写真印刷できる機械（今は全てできるが^_^;;;）をと購入。
\13,800-の2000ポイントバック、\8,000-程の出費で新品・性能アップなら買うしかない、いや買わなきゃ変？(^_^;;;
今度のは4色独立インクなんで経済的かと．．．でもなんかインクの減りが早い気がするんですけど？
ｽﾏｰﾄﾒﾃﾞｨｱはデジカメ用に32MBを購入、既存の16MBと仕事・遊びに使い分けるため。
SDカードはカーナビデータ保存用に、仕事で使ってるDVDナビとHDDナビがあるんだけど（両方パナ製）
SDに保存したデータに互換性が無い．．．結局バックアップでしか使えない（32MB）
USBフラッシュは自宅⇔会社でデータを持ち歩くにFDでは足りないし、コストも掛かるんで買ってみた（128MB）
（会社の経費でボンボンFDを購入できないのが悲しい．．．）
メモリー類は買ってはみたものの結局、中途半端なバックアップメディアになりそう（T_T)
そうなってしまうのであればCD-RWドライブの方がまだ有り難かった気がする、プリンターはGOODです！
TOP
電源ユニットのファンか？
最近涼しくなって来てか関節や内臓の調子がどうもイマイチ．．．．
って私ではなくPCね。関節・内臓とは言わないが最近電源投入直後、
" ウゥ～ウゥ～ " ってファンがうなるような音が出る。
起動後じきに治まり使用中に症状は全く出ないのだが、どうも電源ユニットのファン辺りの音らしい。
暇だし、DCファンの調達でもしてくるかっと家電量販店のPCパーツコーナーへ行くと
意外と高価．．．しかも8cm角のばかりで（外したファンは9cm角）9cm角は１種類のみ \1,480-
電子パーツ屋へ行けばもう少し安いと思ったがコネクターも付いているので購入。
早速取り付け、電源ON．．．．．ゲゲッ！症状改善せず（－－；；；マズイな．．．
\1,480-がもったいないのではなく、ファンを回している電源の異常かも知れない。
手元に電圧を可変できる電源器が無いので外したファンで後日検証してみる事にする。
それにしても購入したファン、静音仕様なんて書いてあったけど全く以前の物と変わらず。
ほんとにそう言う設計なのか外観からは全然解りません．．．
かえってそんな文句、書いて無い方がよほど効果があるように思います。
．．．その後、思ったんだけど異音がしても電源ファンからしっかり風は出る。
電源のフィルター？トランスがうなっているような気が．．．今度掃除してみます。
ダイアルアップが時々【続報】
オンボードのUSBが動作しなくなるようです。
TAが認識しなくなってからシステムのプロパティを見ても正常動作と出ますが
もうひとつの口にデジカメをつないでも認識しませんでした。
TAをUSB2.0のほうへつなぐと上記の症状は発生しなくなりました．．．．が！
更に稀に起動時、・・・システムが停止しました・・・が出ます。
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
KEBUGCHEKEX : called by c002a 33b
Error code is 44
Parameters : c161cf40 0 0 0
システムが停止しました
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
または
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
KEBUGCHEKEX : called by c002a 33b
Error code is 44
Parameters : c169a150 0 0 0
システムが停止しました
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
ネットで調べたが有力情報なし．．．
ＴＯＰ
ダイアルアップが時々．．．
特にいじってませんし、かなり安定してますが．．．
時々ダイアルアップが接続不可になる現象がある。
PC起動直後の１回目は正常に接続できるも、一旦切断後または別ウインドウで
ブラウズする場合に？接続できなくなってしまう。
接続ダイアログボックスのステータスにはモデムがありませんなるメッセージ（－－；；；
TA電源の入り切りでは復活せず、PC再起動で何事も無かったかのように正常動作する。
シリアル接続の時にこの現象は無かったのでUSBのCOMportドライバの不具合か？
まぁそれほど頻繁に起こる訳でもないので様子見．．．
ＴＯＰ
マザーボード：Totem TM-AL100 ALADDIN V Super7
CPU：AMD K6-III/333AFK (95MHzx3.5=333MHz)
Mem：128MB SDRAM PC-100 CL-2 168pin 両面実装
HDD：Seagate ST313021A 13GB FAT32
HDD：Quantum FireBall 1.2GB FAT16
CD-ROM：Pioneer x36（SCSI）
AGP：ProVideo RIVA TNT with TV (VRAM 8MB)
PCI：
PCI：I/O DATA USB2.0（2+1Port）
ISA：IBM FirstSCSI
ISA：SoundBlaster AWE64
OS：Windows98 + ie5.5 SP2
TOP
慎重に．．．
HDDをSeagateの13GBのに交換してFAT32で領域確保、フォーマット。
Win98のインストールが終了すると、唯一USB2.0のエンハンスドホストコントローラに！マークが．．．
I/O DATAのドライバをインストールしてOK、他は古いパーツ構成なのでOSで難なく認識できてしまいますね(^_^;;;;
ディスプレイアダプタはRIVA TNTになっているがそのままではTV Tunerのドライバがインストールできないみたいなので
RIVA TNT with TV Tunerにドライバを変更、ドライバ類のインストールをすると．．．映 りますテレビが（＾０＾）
しかし、最終的には2GB HDDと同じような環境になるので一つ一つインストールしながらテレビが映るか検証。
ie5.5 SP2 >>>OK
Atermドライバ類>>>OK
デジカメのドライバ、添付ソフト
FinePixViewer >>>OK
QuickTime >>>OK
★VideoImpression >>>っとここで "例外OE VxD VFAT．．．" でブルーバック発生（－－；；；
このソフト、デジカメ添付のPCカメラ＆ビデオキャプチャーのソフトで
TV TunerのSAA7111A，WDM VideoCapture And Crossbar ドライバに！マーク。
同じビデオキャプチャー系のドライバ、そう言えば以前も適当にインストールし ていたが一回も使用しなかったので今回は削除。
SAA7111A，・・・のドライバ再インストールでテレビ復活（＾＾）
MediaPlayer>>>OK
インターネット接続設定>>>OK
Netscape 7.01 >>>インストール後、いじってるうちに "例外OE VxD VMM．．．" でブルーバック
原因解らず、この辺りのドライバって何ともいじりようが無いと思うんですが．．．そのまま進行。
HK6キャッシュコントロール>>>テレビは映るもVGAのビデオメモリアドレスに例外キャッシュの設定をすると
画面が全く映らないか、乱れてフリーズする。TNTでは設定不可能なのか？
Direct X 7.0 >>>インストール後、いじってるうちに "例外OE VxD VMM．．．" でブルーバック
ここでTV Tunerはタスクトレーに常駐しているのでスタートアップから削除し、その都度起動させる方法に変更。
その後、いろいろインストールするがテレビは映る、しかししばらく放っておくとリブートした（－－；；；（一回だけ）
長時間、テレビ起動状態でスクリーンセーバーが数回掛かるとやっぱり例外エラーがでる（VxD VMM）
セーバーとの相性も悪いのかと、セーバーはOFF、モニター電源を切る設定 のみで一応症状は解消した。
★SideWinder GamePad >>>例外ODでテレビ使用不可、しかもゲームパッドのプロファイラが設定しても機能しない。
やっぱここでもゲームパッドは普通のゲームポートジョイスティックではOKもプロファイラがらみではNG。
プロファイラを削除、エラーは解消しテレビも復活（^o^）
ベンチマークを取ると前の575D4 → HDDをそのまま移植の時よりもグラフィック関係の数値が良くなり
体感的にもかなり良好になりました（ブラウザのスクロールも快適になった）
マザーボードを交換した場合、OS等は初期化インストールした方がパーツその物の性能が出る気がします。
TOP
OVER TOP ＩＩ
PCIスロットに挿さってるVGAがどうも気に入らない。
Permedia2vが嫌なんではなく、AGPスロットがあるのにPCIってぇのが．．．
OVER TOP ＩＩ と言う中古・アウトレット専門のネット通販のサイトがあって
おいらのPCのように古いパーツで充分事足りる場合、御あつらえ向きのサイトと言えよう。
価格も贅沢言わなければかなり安い、中古であっても下手をすると変な？オークションなんかより
安く入手できてしまうしアウトレット品は物によって当時の1/10くらいの価格で購入できてしまうから驚き!!!
そこで前から目を付けていたAGPのグラフィックボード（PV921-8TNT）を購入。
併せて、今使っている2GBのHDDが以前から異音が発生していたのでHDDも新調（っても中古）
PV921-8TNTは型番どおりNVIDIA RIVA TNT の8MBのVGAで価格は\2,800-（新品）
TNTの8MBじゃぁオークションでもっと安く入手できそうだが、このVGAにはTV Tunerが付いているので
付加価値的に合格（＾＾）PCの置いてある部屋にはテレビが無いので(^_^;;;;;こういうのが欲しかったんですよね（昔は高価だったし）
HDDはSeagateのST313021A（DMA66 13GB）スペックは至って普通、私的には大容量になって価格は\3,000-
早速VGAをAGPに挿してセットアップ．．．TNTの性能はPermediaに比べ良いような気もするがベンチを取ると
総合的にはほとんど変わらない結果に（T_T)チョッと重いWebページでスクロールがギクシャクする症状も改善せず。
しかも決断に至ったTV Tunerがうまく動かない（；＿；）何やってもどーやってもTV画面が出ません。
あきらめ半分、HDDを新調したのでこのパーツの組み合わせでWindows98を初期化インストールしてみる事に。
最初はHDDイメージ転送ソフトで行うつもりだったが万一TVが映るようになるかも知れないので．．．．（続く）
例外00
唯一残った？不具合、例外00 VxD "ゲームコントローラデバイス" ．．．
ブラウザ・ダイアルアップ起動時に時々ブルーバックになってしまう。
キーを押して抜ければその後、正常動作するんだけどタスクトレーのプロファイラが終了してしまう。
マイクロソフトのサイドワインダーゲームパッド、プロファイラでコントローラーボタンに
キーボードのキーを割り当てると結構いろんなゲームが楽にできるのに．．．
ドライバ類をVer3.0から3.02にVerアップするも解消せず（T_T)
通常のゲームパッドとしてなら正常に動作すると思われるが、ソフトが対応してなければ．．．
ドライバを削除してブルーバックは解消、とりあえずゲームパッドの使用は中止。
ＴＯＰ
マザーボード：Totem TM-AL100 ALADDIN V Super7
CPU：AMD K6-III/333AFK (95MHzx3.5=333MHz)
Mem：128MB SDRAM PC-100 CL-2 168pin 両面実装
HDD：Quantum FireBall SE 2.1GB
HDD：Quantum FireBall ?? 1.2GB
CD-ROM：Pioneer x36（SCSI）
AGP：
PCI：EON Permedia2v
PCI：I/O DATA USB2.0（2+1Port）
ISA：IBM FirstSCSI
ISA：SoundBlaster AWE64
OS：Windows98 SP1
TOP
くぅ～．．しゃくだけど．．．
先日の256MBのSDRAMの件、会社のPCに既に挿さっていた256MBと交換するもPC動かず（－－；；；
ただ違いは、会社のは両面実装、この前買ったのは片面実装。
メモリーなんて単純な仕様が合えば後はPCの搭載可能容量くらいと思っていたのが大間違いでした。
ネットでいろいろ調べると168pinのSDRAMでも
両面実装品・片面実装品
ダブル・シングル（ラインだったかモードだったか？メモリバンク数を2使うものと1使うもの）
スロットに空きがあってもバンク数を超える増設は不可。
1チップあたりのbit数がマザーボードに対応するかどうか？
実装されるチップ数（ICの合計数）にも限りがある。
悪い頭でもここまで理解できました。
つまり、先日購入したSDRAMは片面実装のシングル（プリントパターンで確認）1チップ256Mbit（ICは8個）
会社のは両面実装のダブル？（未確認）1チップ128Mbit（ICは16個）、片面の256MBが
TM-AL100と会社のPC（PC300GL IBM）で動かなかったのは古いチップセットが256Mbitを認識できない
事が原因と思われ（初期不良ではないと．．．）
この様に素人には怖い？SDRAMですがSIMM 64MBだと物足りないし、不安定っぽいし．．．
悩んだ挙句、最近できた大型家電店で128MB 両面実装品を購入しました（\3,140-）やっぱりバルク(^_^;;;;
試しに店員に聞くとアドバイスは無し、256MBも両面なら大丈夫と思ったが\6,000-以上するのであきらめ。
早速、5120T3（ケースのみ）に挿してみると難なく起動、SDRAM 128MB+SIMM 64MBで196608KB OK．．．
しかし、Windowsの起動時に "無効なVxDダイナミックリンクコールがPCI(06)．．．．" のブルーバックでフリーズ!!!
また不安定でかと何回か起動するもセーフモード以外は必ずフリーズする。
BaseClockが95MHｚでSDRAM、SIMM混在は無理でした（マザーの取説にもSIMM．．．66ＭＨｚ onlyの文字が）
SIMMを外すとすんなり起動(-o-) 長時間使用でも一回だけブルーバックがでるも（フリーズなし）
かなり安定した状態になりました。
やっと写真撮影する余裕ができました(^_^;;;;;
ここはレポートではなく日記なのでご了承願います（またフタ開けるの面倒なので．．．）
参考サイト
http://www.janis.or.jp/users/tfukaya/RM590/powpage/power.htm （AT電 源コネクタ）
http://home.att.ne.jp/red/OSAKOH/sdramid.html （SDRAMの見分け方）
参考文書
学研 Windowsマシンパワーアップ＆組立ガイド （ランプ類の配線）
Oh！PC 2000年3月号 （V2ゲタの設定関係）
Special Thanks
師匠 （CPUファンのピンアサイン）
大変参考になりましたm(_ _)m
メモリー到着、移植開始！
このマザーボードはSIMMスロットが2基搭載されているので575D4からメモリーは移植できるが
64MB（32+32）では物足りないのでSDRAMを購入する事に。
256MB PC100 CL-2 バルク品 \3,380- SDRAMの価格ってかなり前から下がったのは知っていたけど
ホンっと安いですねぇ～（しかし、このチョイスが落とし穴でした）
メモリーも到着して役者は揃いました！CPUファンは575D4のP75に付いていた純正の物を使用、
チョッと物足りない気もするが意外とCPUファンの中古は無く新品だと\3,000-以上するので（T__T)
CORE電圧が2.2Vなので発熱も少しは低いかと？CPU型番のAFKのK（使用上限？温度）が何度なのか
判らなかったのが少し不安。
移植作業に特に困難な事は無かったがフラットケーブルのコネクタが集中してたので接続が
かなり窮屈でした（micro-ATなのでしかたがないか．．．）
CPUファンの電源はファン側が2P、マザー側が3Pだったので師匠よりアドバイスをもらい
真ん中が+12Vと判明、テスターでGND（マイナス側）の導通を調べ、ファン側コネクタは
会社から調達してきた無線機に使用していた物に交換。
（全然写真が無いのは、そんな余裕が無かったのでPert2－－；；；；；；；）
作業完了、電源ON！
VGAのBIOS画面が現われ、まずは一安心(-o-)
BIOS画面からメモリーテスト．．．52・・・・KB OK．．．．．
んん？なんで256MBのメモリーな のに520って？
あれれ？ それっきりウンともスンとも動かない、BIOSセットアップにも行けない（－－；；；；
メモリーテストにOKは出るのに本当の容量を認識してくれない？
バルク品と言うこともあって初期不良も考えられるのでSIMMスロットで試す事に。
すると、ちゃぁんと起動する(-o-；；)
しかし、Windowsの画面に替わると【マウスが使えません、シリアルマウスを接続して下さい】のメッセージが．．．
そのまま起動させるとマウスにリソースが割り当てられていない（まぁ当然）
再起動し、BIOSセットアップを見るとPS/2マウスがDisabledになってる（－－；；；
さすが中古マザー、かなりBIOS設定が変更されているようで英文のマニュアルを見ながら
とりあえず初期状態に戻す（Verアップされているらしく設定項目もいくつか増えていた）
それから．．．．．
BIOS設定やWindowsでベンチマークやらやって再起動等を繰り返していたら
起動途中で今までみた事も無い恐ろしいメッセージ が．．．．
・・・・システムが停止しました・・・・・
これにはかなりビビッたが原因は判らず、その後何回かブルーバックが出るもフリーズはしない。
相当不安定な状態なのだろうか？
HK6分解
マザーボードがSocket7なので300MHz超えのCPUはK6をチョイスするしかありません。
ネットオークションなどで結構アップされてはいるんだけど、なんでこんなに高価なん？
400M以上になると\1,000や\2,000では買えません（；＿；）
そこでHK6-MS333-V2000の分解を決断、発売当初は400の規格外品だの言われていたらしいが
はたして？．．．取説には "AMD-K6-III/333AFK" と書いてある。
さて、分解ですがきっと接着剤等で無理だろうなと思って始めると意外にも
ファンはスコッ！と抜ける（＾＾；；；しかし放熱フィンは専用の？ストッパーでCPUを四方囲むように
取り付けられ、四方のツメで固定されていた。
ストッパーを破損してしまえばもう元には戻れないが、結構弾力があったので精密ドライバー2本を
たがねのように使い、こじ開けた。
（あまり写真が無いのは、そんな余裕が無かったので－－；；；）
シリコングリスを拭き取ると．．．姿を現したCPUは
取説通りK6-III/333AFKの文字が書かれたCPUが、AMDのサイトにはスペック等がアップされていないので
何メガの何倍で動かせばBestなのか？．．．とりあえずK6-2と同じ95MHｚ×3.5倍でこのCPUを
5120T3（ケースのみ）に使う事にする。

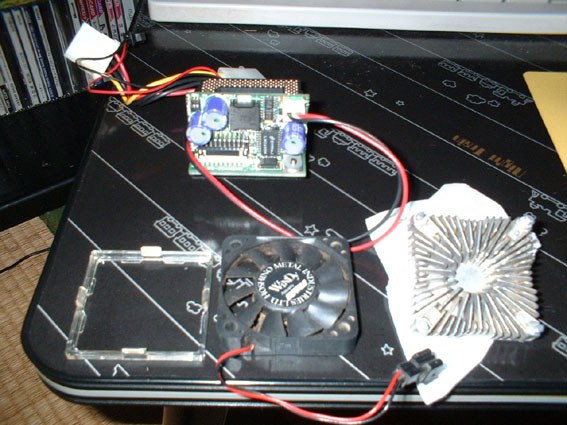

残ったV2ゲタとパーツ類、9821Xa12/C12にはN2ゲタが必要らしいのでだれか交換してくんないかなぁ～．．．
マザーボード到着
ゴミ同然ってかゴミだった（575D4日記参照）5120T3、ネットでいろいろ調べてもこいつの
マザーボードは全く融通が利かないらしい。
しかし調べるうちに、この頃のタワー型はAT規格のマザーを使用しているらしく
マザーボードごと交換すれば羊の皮をかぶったナンタラになる寸法．．．
まぁ今のPCに比べれば羊の皮をかぶったネズミくらいにしかならんと思うが
どーしても拡張ベイの多さに魅力を感じてしまう（＾＾）
そこでATマザーを調達すべくPCショップを散策するが全く無い（；＿；）
中古すら全てATXマザーのみ、チョッともう時代が遅かったのか？
あきらめ半分、ネットでの中古販売をみるとありました!!!1機種だけ（＾０＾）
Totem製TM-AL100（ALADDIN V Socket7）．．．Totemって聞いた事無いっす。
迷ってなんかいられません、速攻GET！\1,480- ほんとはSocket370が良かったケド - -)
ALiチップに書かれた100MHｚの文字、Super7プラットホームだ!!!
今となっては100Mだ133Mだと言ってもほんっとネズミなんですけど
私にとってはわくわくする事この上ないです^_^;;;;
早速ケースに装着、2ヶ所ほどネジ穴が余計だったので（基盤にあたります）ドリルで撤去。
コネクター類を装着してみると、すんなりいきそうです。
ATコネクター部は要加工、USBも付いて得した
気分??
一応、今日はここまで．．．ってここまでしかできません(^_^;;;;;;
CPU・CPUクーラー・メモリー・AT/PS2変換コネクターと加工もろもろ。
部品入手次第進行していく予定です。
2004/9/20 独立インクの罠
2004/8/ 3 暑さのせいか？
2004/5/ 7 CPU交換はやっぱドキドキ
2004/1/ 5 TVふっかぁ～つ！！
★ FMV-5120T3現在の環境
2003/12/31 Comboドライブ・カードリーダー[追記]
2003/12/30 Comboドライブ・カードリーダー
2003/11/25 買ってはみたものの．．．
2003/10/19 電源ユニットのファンか？
2003/10/ 3 ダイアルアップが時々【続報】
2003/8/31 ダイアルアップが時々．．．
★ FMV-5120T3現在の環境
2003/ 7/24 慎重に．．．
2003/ 7/22 OVER TOP ＩＩ
2003/ 7/17 例外00
★ 5120T3（ケースのみ^_^;;;;;）環境
2003/ 7/11 くぅ～．．しゃくだけど．．．
2003/ 7/ 9 メモリー到着、移植開始！
2003/ 7/ 6 HK6分解
2003/ 6/30 マザーボード到 着
逝きました．．．（；＿；）
最近仕事が忙しい、っと言うか社長がぐちゃぐちゃに寄せ集めた（本人が途切れ途切れの記憶しかない）案件が一気にこちらへ
投げられる．．．それらを整理して把握して段取る、また某電力会社の保守委託の仕事で作業上又は安全上２名以上での作業
があるのだが現場で作業が終了すればおいらを除き[ハイ！終了]ってなってしまうが報告書・データ作成はおいらの残業．．．
会社で残業なんて他の仕事もあるので出来る筈も無く、いつも休日自宅でPCとにらめっこする羽目になる。
今日もデータ作成、文書は何てこと無いのだが地図データの編集がカッタルい。
書類をまとめCD-ROMにデータを焼き、宅急便で発送．．．（送料は自腹だったりする）
やっとの休日気分でPCでTVを見たり、ラジオの録音データを編集したりしていたら何か[ピッチ！]って音がしてPCがフリーズ。
電源を入れ直し、何事も無かったかのように正常に起動した。[あー電源が余り調子良くないのか?ディスプレイからの音か?]
なんて思って夕食のため一旦電源を落とした．．．．
夕食後、PCの電源を入れたら何か変？本体もディスプレイも通電しているのに画面に何も映らないのだ(0o0!!!
今まで調子が悪くてもこんな事は無かった．．．チョッとコンデンサが焼けたような臭いもしてくる．．．
まさか先っきの音で？
真ん中のトランジスタとSocket近くのコンデンサ3ヶがパンクしてます。この位置の電圧制御系の部品となるとCPUコアの電圧を制御している所では？しかもコンデンサの耐圧が6.3Vの
もので、ようはこれ以上の電圧がCPUコアに掛かった可能性大である。CPUは見た目焼けたような跡は無いが
スイッチング電源の修理や多層基板上での部品交換、はたまたCPUが昇天？なんて考えると修理する気が無くなった．．．
短い命だった2号機の最終スペックを書いておきます
マザーボード：Totem TM-AL100 ALADDIN V Super7
CPU：AMD K6-2/500AFX (100MHzx5=500MHz)
Mem：128MB SDRAM PC-100 CL-2 168pin 両面実装
HDD：Seagate ST313021A 13GB FAT32
HDD：Quantum FireBall 1.2GB FAT16
Comboドライブ：CRWD-48FB（Melco、HL-DT-ST RW/DVD GCC-4480B)
カードリーダー：6-in-1 USB Card Reader
AGP：ProVideo RIVA TNT with TV (VRAM 8MB)
PCI：
PCI：I/O DATA USB2.0（2+1Port）
PCI/ISA：GH-EL100RD（100Base-TX）
ISA：SoundBlaster AWE64
OS：Windows98 + ie5.5 SP2
TOP
独立インクの罠
プリンターですが結構インクの減りが早いです、顔料系のせいなのか？しかも一色\1100-（購入価格）は
高目．．．4色セットなら\3800-位。
仕事の書類作りで黒インクのみ交換した流れから今回は一色づつ交換する羽目になったんですが
まず青インクが無くなる、交換直後赤インクに残量警告が出てヘッドクリーニング不可状態になる。
（残量警告中はヘッドクリーニングが出来ないみたい）
黄インクは残り少ないものの警告はまだ出ていない、念のため赤・黄インクを準備して赤のみ交換。
案の定、赤交換直後に黄インクが警告！結局両方交換してようやくヘッドクリーニング可能状態に．．．
こんなん、独立インクの意味ねｰじゃん！新品の時に比べて今後、古くなってきたら更に干渉が起こる可能性大。
もうEPS●Nはいらねーな（｀A´）/ 複合機ひとつ見てもE社は1ﾏｿ・2ﾏｿ高いし、C社の3色+黒ので充分ら．．．
ＴＯＰ
暑さのせいか？
最近調子が悪い、人間もそうだがPCも．．．
[例外0E VXD VMM(01) 00004358．．．0028：C0005358]が起動時、壁紙が表示される辺りで出る。
出現のタイミングは少し早かったり遅かったりするがメモリーアドレス等はいつも同じ。
boot log は最後まで読み込んでいる様子だがfontファイルの読み込みに失敗している事が多々ある。
エラーコードは0016となっているが意味は不明(^_^;;;;
この現象が起こるともうどうしようもない、起動したか？と思って操作するとExpｌoｒerからのエラーが出たりもする。
リカバリーしてもダメ．．．先回と今回はあわててリカバリーしてしまったが一つ共通点がある。
それは室温が上昇して暑かった事、室温が下がり涼しくなるとこれらのエラーは発生しなくなる。
メモリーか？電源か？と疑ってみるものの、どうもCPUの熱暴走の線が濃い気がしてきた。
しかし、気温が下がったからと言って完全に大丈夫か？と言うと稀に例外0Eは発生するようだ．．．
或るHPで同じ例外エラー、K6-2使用でCPU倍率を下げたら安定した．．．原因は熱暴走、との記事を見て
ケースとCPUの放熱が必要と確信した。
でもこの季節、暑さのせいかどうもいじる気がしない．．．まして標準で後付けファンが装着出来るならまだしも
ケースの加工からおっぱじめなければならない（T_T)
しばらくは暑い日は使用せず、涼しくなってからケースファンの取付をしようと思います。
TOP
CPU交換はやっぱドキドキ
前々から気になっていた、いつか無くなってしまうと．．．
OVER TOPⅡのK6-2/500、半年くらい前に550MHzがここのネット販売のページから姿を消し
500MHｚはしばらく動きが無いように思えた。
先日友人のPCが故障して（MMX Pentium200）中古PCを購入したとの事、スペックを聞くと
PentiumⅢ/500（￣o￣）．．．これで一気にCPU交換に火が点いた！
もうこのPCに挿さるCPUはK6-2/500しか無いと思っていたので最終兵器を装備するしかないと。
幸い本日、出張で秋葉原への乱入体制は万全（＾＾）できるだけ安価に入手するには直接店へ行って
購入するのがBestである（もちろん交通費会社持ち）
ネットで印刷した地図を頼りに行って見ると、かなり小さい店だが入店するとローコスト再生派には
うってつけの中古品、ジャンク品が結構ある。
あれもこれもではきりがないのでCPUとPCI-LANボードが安かったので購入、CPUは戻って早速
交換しなくては．．．
MBのジャンパー設定を変更してCPU交換、そして電源を投入する瞬間がやっぱドキドキする（快感）
起動画面でK6-2/500と認識、すんなりいきそうである。
何の問題も無く起動したのでインストールしてあったFinal Realtyでベンチマークを取ると．．．．．
K6-III/333よりパフォーマンスが落ちる（－－；；；やはり内蔵L2はグラフィック系には効果大と再認識。
他のベンチマークソフトは動作が不安定になるためインストールしてなかったので数値的には解らないが
画像を多く含むWebページでスクロールがギクシャクする症状は若干改善している様子。
しかし、しばらくいじっていると画面が乱れたりフリーズする現象が出る。
BIOSのメモリーアクセス関係の設定を変更して様子を見る事としたが、体感的にはほとんど変わらず（；＿；）
口でおいらのPCは500MHzって言えば、師匠（Celeron333使用中）に刺激を与えられるくらいだったか．．．
（LANボードは今回購入したものではなく、ISA-LAN "10Base-T Base2 Base5 " が装着されてます）
CPU (K6-2/500) \2,730-
ISA-LANﾎﾞｰﾄﾞ \ 500-
合計 \28,985-
TOPISA-LANﾎﾞｰﾄﾞ \ 500-
合計 \28,985-
TVふっかぁ～つ！！
ネット夢遊病者と化し、思い当たるキーワードで検索また検索．．．
引っ掛かったMSDNサイトのTV周波数云々のファイル、kstvtune.ax !!!
これだ！これに違いない（＾０＾）このファイル名で更に検索すると16件Hit。
DirectXをVerUPするとこのファイルが書き換えられTVチャンネルの設定が変わってしまう。
ってかハードの情報とズレてしまうために受信チャンネルが合わなくなってしまうそうだ。
WinDVDインストール時に強制的（脅迫的？）にVer8.1にUPしたために kstvtune.ax のVerは5.1.2258.400
Windows98（OEM版）のwin98フォルダ内、Driver11.cabから抽出したVerは4.10.1998 これをWindows\system\へ
上書きして．．．復活しましたテレビが（；；＿；；）ｖ
検索した情報はWinMeやXPでのTVチューナー使用がほとんどだったが、最近の高級PCはTV録画等が
簡単にできるためTVチューナー・キャプチャーボードの使用も増えていて見つけられたんだと思います。
なんか今風?になった感じ、DVD再生はこのCPUじゃぁ無理なんで最終形かな．．．TOP
| FMV-5120T3現在の環境 |
マザーボード：Totem TM-AL100 ALADDIN V Super7
CPU：AMD K6-III/333AFK (95MHzx3.5=333MHz)
Mem：128MB SDRAM PC-100 CL-2 168pin 両面実装
HDD：Seagate ST313021A 13GB FAT32
HDD：Quantum FireBall 1.2GB FAT16
Comboドライブ：CRWD-48FB（Melco、HL-DT-ST RW/DVD GCC-4480B)
カードリーダー：6-in-1 USB Card Reader
AGP：ProVideo RIVA TNT with TV (VRAM 8MB)
PCI：
PCI：I/O DATA USB2.0（2+1Port）
PCI/ISA：
ISA：SoundBlaster AWE64
OS：Windows98 + ie5.5 SP2
TOP
Comboドライブ・カードリーダー[追記]
ComboドライブのCDR書き込みできない症状はシステムプロパティ設定の DMAのチェックを
ポチっと外して解消しました (^_^;;;;DMAチェックのOFFは事前に資料等で解っていたが、なにせ
ソフトが中途半端に動いてしまうもんだから関係無いと思ってたら．．．．．
ＣＤプレイヤー系のソフトも難無く復活！MediaPlayerのVer復活も挿入してたCDが古いVerの
もので別のCDにVer7.1を見つけたのでそれをインストールしてOK。
後はComboのDVD動作、そしてTVチューナーは未だにダメ（ハードが逝ってしまった？）
ホンッとこれは年明けからの宿題。
TOP
Comboドライブ・カードリーダー
勇んで買ったが両方ともまともに動作せず（；＿；）
完結編は来年と言う事で、忘れると悪いので経緯のみ記しておきます。
Comboドライブは旧M社の×48（CDR）ATAPI接続、既設のSCSI CD-ROMをそのままに
取り付け認識も問題無く、Comboドライブの方からライティングソフトをインストール．．．．．
ここまでは難無く完了しかし、ソフトがComboドライブを認識してくれない（T_T)
オンラインサポートからHostアダプタにComboが無いのを確認したがASPIはWin標準。
なんだかんだでSCSIボードを外し（CD-ROMも）認識可能に、だがデータCD作成を試みるが
ブランクメディアをセットしても吐き出してしまう。
これ、メディアは新品（700MB）でメディアの相性等でなら良いがマザー（IDE）だったら大変だ（T_T）．．．
気を取り直しDVDプレイヤーのインストール、途中フリーズして起動不能状態に陥ったが
アンインストールしようとするとファイル構成が足りないとのメッセージから再度インストールすると起動できた。
更にMpeg2ファイルの再生には成功（DVDメディアは持ってないためCD-ROM内のデータから）
画像はなんとなくきれい程度でコマ落ちまくり．．．更にブルーバックにリブート（；＿；）
DirectX8.1に更新したせいかMediaPlayer7.1やCDプレイヤーが起動不能になる。
加えてTVチューナーも死亡、MediaPlayerは削除（Ver6.4に戻す）して動作するも再度7.1をインストール
できない状態に（既に最新の．．．メッセージが）、TVチューナーは起動可能もどーやっても
チューニングが合わない。DVD再生はMediaPlayerでなんとかするとしてプレイヤーは削除。
カードリーダーはすったもんだでなんとか動作OK、途中デジカメつないでブルーバックや
ドライブレターがゴチャゴチャになったりと大変でした。
ユーティリティーソフトをインストールしてスタートアップ起動だと100％フリーズするし．．．
現状、CD-ROMとしてはOK・CDR動作×・DVD再生も×・カードリーダーはOK（SMとSDで確認）
TVチューナー×・CDプレイヤー×・試にとフリーのライティングソフトでも×
PCはカバーを開けたまま年越しか？
楽しい年明けになりそうです．．．
Comboﾄﾞﾗｲﾌﾞ \7,800-
ｶｰﾄﾞﾘｰﾀﾞｰ（5ｲﾝﾁﾍﾞｲ変換） \2,675-
合計 \25,755-
ＴＯＰｶｰﾄﾞﾘｰﾀﾞｰ（5ｲﾝﾁﾍﾞｲ変換） \2,675-
合計 \25,755-
買ってはみたものの．．．
ネット通販でプリンター（PX-V600）、家電量販店でｽﾏｰﾄﾒﾃﾞｨｱとSDカード、パソコンショップでUSBフラッシュ。
プリンターは安くなったね！MJ-830Cの黒・カラーインクの両方を交換しなくてはならなくなったが、
両方買うと\4,000-くらいするんで、ここらでふち無し写真印刷できる機械（今は全てできるが^_^;;;）をと購入。
\13,800-の2000ポイントバック、\8,000-程の出費で新品・性能アップなら買うしかない、いや買わなきゃ変？(^_^;;;
今度のは4色独立インクなんで経済的かと．．．でもなんかインクの減りが早い気がするんですけど？
ｽﾏｰﾄﾒﾃﾞｨｱはデジカメ用に32MBを購入、既存の16MBと仕事・遊びに使い分けるため。
SDカードはカーナビデータ保存用に、仕事で使ってるDVDナビとHDDナビがあるんだけど（両方パナ製）
SDに保存したデータに互換性が無い．．．結局バックアップでしか使えない（32MB）
USBフラッシュは自宅⇔会社でデータを持ち歩くにFDでは足りないし、コストも掛かるんで買ってみた（128MB）
（会社の経費でボンボンFDを購入できないのが悲しい．．．）
メモリー類は買ってはみたものの結局、中途半端なバックアップメディアになりそう（T_T)
そうなってしまうのであればCD-RWドライブの方がまだ有り難かった気がする、プリンターはGOODです！
TOP
電源ユニットのファンか？
最近涼しくなって来てか関節や内臓の調子がどうもイマイチ．．．．
って私ではなくPCね。関節・内臓とは言わないが最近電源投入直後、
" ウゥ～ウゥ～ " ってファンがうなるような音が出る。
起動後じきに治まり使用中に症状は全く出ないのだが、どうも電源ユニットのファン辺りの音らしい。
暇だし、DCファンの調達でもしてくるかっと家電量販店のPCパーツコーナーへ行くと
意外と高価．．．しかも8cm角のばかりで（外したファンは9cm角）9cm角は１種類のみ \1,480-
電子パーツ屋へ行けばもう少し安いと思ったがコネクターも付いているので購入。
早速取り付け、電源ON．．．．．ゲゲッ！症状改善せず（－－；；；マズイな．．．
\1,480-がもったいないのではなく、ファンを回している電源の異常かも知れない。
手元に電圧を可変できる電源器が無いので外したファンで後日検証してみる事にする。
それにしても購入したファン、静音仕様なんて書いてあったけど全く以前の物と変わらず。
ほんとにそう言う設計なのか外観からは全然解りません．．．
かえってそんな文句、書いて無い方がよほど効果があるように思います。
．．．その後、思ったんだけど異音がしても電源ファンからしっかり風は出る。
電源のフィルター？トランスがうなっているような気が．．．今度掃除してみます。
9cmﾌｧﾝ \1,480-
合計 \15,280-
TOP合計 \15,280-
ダイアルアップが時々【続報】
オンボードのUSBが動作しなくなるようです。
TAが認識しなくなってからシステムのプロパティを見ても正常動作と出ますが
もうひとつの口にデジカメをつないでも認識しませんでした。
TAをUSB2.0のほうへつなぐと上記の症状は発生しなくなりました．．．．が！
更に稀に起動時、・・・システムが停止しました・・・が出ます。
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
KEBUGCHEKEX : called by c002a 33b
Error code is 44
Parameters : c161cf40 0 0 0
システムが停止しました
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
または
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
KEBUGCHEKEX : called by c002a 33b
Error code is 44
Parameters : c169a150 0 0 0
システムが停止しました
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
ネットで調べたが有力情報なし．．．
ＴＯＰ
ダイアルアップが時々．．．
特にいじってませんし、かなり安定してますが．．．
時々ダイアルアップが接続不可になる現象がある。
PC起動直後の１回目は正常に接続できるも、一旦切断後または別ウインドウで
ブラウズする場合に？接続できなくなってしまう。
接続ダイアログボックスのステータスにはモデムがありませんなるメッセージ（－－；；；
TA電源の入り切りでは復活せず、PC再起動で何事も無かったかのように正常動作する。
シリアル接続の時にこの現象は無かったのでUSBのCOMportドライバの不具合か？
まぁそれほど頻繁に起こる訳でもないので様子見．．．
ＴＯＰ
| FMV-5120T3 現在の環境 |
マザーボード：Totem TM-AL100 ALADDIN V Super7
CPU：AMD K6-III/333AFK (95MHzx3.5=333MHz)
Mem：128MB SDRAM PC-100 CL-2 168pin 両面実装
HDD：Seagate ST313021A 13GB FAT32
HDD：Quantum FireBall 1.2GB FAT16
CD-ROM：Pioneer x36（SCSI）
AGP：ProVideo RIVA TNT with TV (VRAM 8MB)
PCI：
PCI：I/O DATA USB2.0（2+1Port）
ISA：IBM FirstSCSI
ISA：SoundBlaster AWE64
OS：Windows98 + ie5.5 SP2
TOP
慎重に．．．
HDDをSeagateの13GBのに交換してFAT32で領域確保、フォーマット。
Win98のインストールが終了すると、唯一USB2.0のエンハンスドホストコントローラに！マークが．．．
I/O DATAのドライバをインストールしてOK、他は古いパーツ構成なのでOSで難なく認識できてしまいますね(^_^;;;;
ディスプレイアダプタはRIVA TNTになっているがそのままではTV Tunerのドライバがインストールできないみたいなので
RIVA TNT with TV Tunerにドライバを変更、ドライバ類のインストールをすると．．．映 りますテレビが（＾０＾）
しかし、最終的には2GB HDDと同じような環境になるので一つ一つインストールしながらテレビが映るか検証。
ie5.5 SP2 >>>OK
Atermドライバ類>>>OK
デジカメのドライバ、添付ソフト
FinePixViewer >>>OK
QuickTime >>>OK
★VideoImpression >>>っとここで "例外OE VxD VFAT．．．" でブルーバック発生（－－；；；
このソフト、デジカメ添付のPCカメラ＆ビデオキャプチャーのソフトで
TV TunerのSAA7111A，WDM VideoCapture And Crossbar ドライバに！マーク。
同じビデオキャプチャー系のドライバ、そう言えば以前も適当にインストールし ていたが一回も使用しなかったので今回は削除。
SAA7111A，・・・のドライバ再インストールでテレビ復活（＾＾）
MediaPlayer>>>OK
インターネット接続設定>>>OK
Netscape 7.01 >>>インストール後、いじってるうちに "例外OE VxD VMM．．．" でブルーバック
原因解らず、この辺りのドライバって何ともいじりようが無いと思うんですが．．．そのまま進行。
HK6キャッシュコントロール>>>テレビは映るもVGAのビデオメモリアドレスに例外キャッシュの設定をすると
画面が全く映らないか、乱れてフリーズする。TNTでは設定不可能なのか？
Direct X 7.0 >>>インストール後、いじってるうちに "例外OE VxD VMM．．．" でブルーバック
ここでTV Tunerはタスクトレーに常駐しているのでスタートアップから削除し、その都度起動させる方法に変更。
その後、いろいろインストールするがテレビは映る、しかししばらく放っておくとリブートした（－－；；；（一回だけ）
長時間、テレビ起動状態でスクリーンセーバーが数回掛かるとやっぱり例外エラーがでる（VxD VMM）
セーバーとの相性も悪いのかと、セーバーはOFF、モニター電源を切る設定 のみで一応症状は解消した。
★SideWinder GamePad >>>例外ODでテレビ使用不可、しかもゲームパッドのプロファイラが設定しても機能しない。
やっぱここでもゲームパッドは普通のゲームポートジョイスティックではOKもプロファイラがらみではNG。
プロファイラを削除、エラーは解消しテレビも復活（^o^）
ベンチマークを取ると前の575D4 → HDDをそのまま移植の時よりもグラフィック関係の数値が良くなり
体感的にもかなり良好になりました（ブラウザのスクロールも快適になった）
マザーボードを交換した場合、OS等は初期化インストールした方がパーツその物の性能が出る気がします。
TOP
OVER TOP ＩＩ
PCIスロットに挿さってるVGAがどうも気に入らない。
Permedia2vが嫌なんではなく、AGPスロットがあるのにPCIってぇのが．．．
OVER TOP ＩＩ と言う中古・アウトレット専門のネット通販のサイトがあって
おいらのPCのように古いパーツで充分事足りる場合、御あつらえ向きのサイトと言えよう。
価格も贅沢言わなければかなり安い、中古であっても下手をすると変な？オークションなんかより
安く入手できてしまうしアウトレット品は物によって当時の1/10くらいの価格で購入できてしまうから驚き!!!
そこで前から目を付けていたAGPのグラフィックボード（PV921-8TNT）を購入。
併せて、今使っている2GBのHDDが以前から異音が発生していたのでHDDも新調（っても中古）
PV921-8TNTは型番どおりNVIDIA RIVA TNT の8MBのVGAで価格は\2,800-（新品）
TNTの8MBじゃぁオークションでもっと安く入手できそうだが、このVGAにはTV Tunerが付いているので
付加価値的に合格（＾＾）PCの置いてある部屋にはテレビが無いので(^_^;;;;;こういうのが欲しかったんですよね（昔は高価だったし）
HDDはSeagateのST313021A（DMA66 13GB）スペックは至って普通、私的には大容量になって価格は\3,000-
早速VGAをAGPに挿してセットアップ．．．TNTの性能はPermediaに比べ良いような気もするがベンチを取ると
総合的にはほとんど変わらない結果に（T_T)チョッと重いWebページでスクロールがギクシャクする症状も改善せず。
しかも決断に至ったTV Tunerがうまく動かない（；＿；）何やってもどーやってもTV画面が出ません。
あきらめ半分、HDDを新調したのでこのパーツの組み合わせでWindows98を初期化インストールしてみる事に。
最初はHDDイメージ転送ソフトで行うつもりだったが万一TVが映るようになるかも知れないので．．．．（続く）
VGAﾎﾞｰﾄﾞ \2,800-
HDD \3,000-
合計 \13,800-
TOPHDD \3,000-
合計 \13,800-
例外00
唯一残った？不具合、例外00 VxD "ゲームコントローラデバイス" ．．．
ブラウザ・ダイアルアップ起動時に時々ブルーバックになってしまう。
キーを押して抜ければその後、正常動作するんだけどタスクトレーのプロファイラが終了してしまう。
マイクロソフトのサイドワインダーゲームパッド、プロファイラでコントローラーボタンに
キーボードのキーを割り当てると結構いろんなゲームが楽にできるのに．．．
ドライバ類をVer3.0から3.02にVerアップするも解消せず（T_T)
通常のゲームパッドとしてなら正常に動作すると思われるが、ソフトが対応してなければ．．．
ドライバを削除してブルーバックは解消、とりあえずゲームパッドの使用は中止。
ＴＯＰ
|
FMV-5120T3の環境
|
マザーボード：Totem TM-AL100 ALADDIN V Super7
CPU：AMD K6-III/333AFK (95MHzx3.5=333MHz)
Mem：128MB SDRAM PC-100 CL-2 168pin 両面実装
HDD：Quantum FireBall SE 2.1GB
HDD：Quantum FireBall ?? 1.2GB
CD-ROM：Pioneer x36（SCSI）
AGP：
PCI：EON Permedia2v
PCI：I/O DATA USB2.0（2+1Port）
ISA：IBM FirstSCSI
ISA：SoundBlaster AWE64
OS：Windows98 SP1
TOP
くぅ～．．しゃくだけど．．．
先日の256MBのSDRAMの件、会社のPCに既に挿さっていた256MBと交換するもPC動かず（－－；；；
ただ違いは、会社のは両面実装、この前買ったのは片面実装。
メモリーなんて単純な仕様が合えば後はPCの搭載可能容量くらいと思っていたのが大間違いでした。
ネットでいろいろ調べると168pinのSDRAMでも
両面実装品・片面実装品
ダブル・シングル（ラインだったかモードだったか？メモリバンク数を2使うものと1使うもの）
スロットに空きがあってもバンク数を超える増設は不可。
1チップあたりのbit数がマザーボードに対応するかどうか？
実装されるチップ数（ICの合計数）にも限りがある。
悪い頭でもここまで理解できました。
つまり、先日購入したSDRAMは片面実装のシングル（プリントパターンで確認）1チップ256Mbit（ICは8個）
会社のは両面実装のダブル？（未確認）1チップ128Mbit（ICは16個）、片面の256MBが
TM-AL100と会社のPC（PC300GL IBM）で動かなかったのは古いチップセットが256Mbitを認識できない
事が原因と思われ（初期不良ではないと．．．）
この様に素人には怖い？SDRAMですがSIMM 64MBだと物足りないし、不安定っぽいし．．．
悩んだ挙句、最近できた大型家電店で128MB 両面実装品を購入しました（\3,140-）やっぱりバルク(^_^;;;;
試しに店員に聞くとアドバイスは無し、256MBも両面なら大丈夫と思ったが\6,000-以上するのであきらめ。
早速、5120T3（ケースのみ）に挿してみると難なく起動、SDRAM 128MB+SIMM 64MBで196608KB OK．．．
しかし、Windowsの起動時に "無効なVxDダイナミックリンクコールがPCI(06)．．．．" のブルーバックでフリーズ!!!
また不安定でかと何回か起動するもセーフモード以外は必ずフリーズする。
BaseClockが95MHｚでSDRAM、SIMM混在は無理でした（マザーの取説にもSIMM．．．66ＭＨｚ onlyの文字が）
SIMMを外すとすんなり起動(-o-) 長時間使用でも一回だけブルーバックがでるも（フリーズなし）
かなり安定した状態になりました。
やっと写真撮影する余裕ができました(^_^;;;;;
ここはレポートではなく日記なのでご了承願います（またフタ開けるの面倒なので．．．）
参考サイト
http://www.janis.or.jp/users/tfukaya/RM590/powpage/power.htm （AT電 源コネクタ）
http://home.att.ne.jp/red/OSAKOH/sdramid.html （SDRAMの見分け方）
参考文書
学研 Windowsマシンパワーアップ＆組立ガイド （ランプ類の配線）
Oh！PC 2000年3月号 （V2ゲタの設定関係）
Special Thanks
師匠 （CPUファンのピンアサイン）
大変参考になりましたm(_ _)m
SDRAM（両面） \3,140-
合計 \8,000-
ＴＯＰ 合計 \8,000-
メモリー到着、移植開始！
このマザーボードはSIMMスロットが2基搭載されているので575D4からメモリーは移植できるが
64MB（32+32）では物足りないのでSDRAMを購入する事に。
256MB PC100 CL-2 バルク品 \3,380- SDRAMの価格ってかなり前から下がったのは知っていたけど
ホンっと安いですねぇ～（しかし、このチョイスが落とし穴でした）
メモリーも到着して役者は揃いました！CPUファンは575D4のP75に付いていた純正の物を使用、
チョッと物足りない気もするが意外とCPUファンの中古は無く新品だと\3,000-以上するので（T__T)
CORE電圧が2.2Vなので発熱も少しは低いかと？CPU型番のAFKのK（使用上限？温度）が何度なのか
判らなかったのが少し不安。
移植作業に特に困難な事は無かったがフラットケーブルのコネクタが集中してたので接続が
かなり窮屈でした（micro-ATなのでしかたがないか．．．）
CPUファンの電源はファン側が2P、マザー側が3Pだったので師匠よりアドバイスをもらい
真ん中が+12Vと判明、テスターでGND（マイナス側）の導通を調べ、ファン側コネクタは
会社から調達してきた無線機に使用していた物に交換。
（全然写真が無いのは、そんな余裕が無かったのでPert2－－；；；；；；；）
作業完了、電源ON！
VGAのBIOS画面が現われ、まずは一安心(-o-)
BIOS画面からメモリーテスト．．．52・・・・KB OK．．．．．
んん？なんで256MBのメモリーな のに520って？
あれれ？ それっきりウンともスンとも動かない、BIOSセットアップにも行けない（－－；；；；
メモリーテストにOKは出るのに本当の容量を認識してくれない？
バルク品と言うこともあって初期不良も考えられるのでSIMMスロットで試す事に。
すると、ちゃぁんと起動する(-o-；；)
しかし、Windowsの画面に替わると【マウスが使えません、シリアルマウスを接続して下さい】のメッセージが．．．
そのまま起動させるとマウスにリソースが割り当てられていない（まぁ当然）
再起動し、BIOSセットアップを見るとPS/2マウスがDisabledになってる（－－；；；
さすが中古マザー、かなりBIOS設定が変更されているようで英文のマニュアルを見ながら
とりあえず初期状態に戻す（Verアップされているらしく設定項目もいくつか増えていた）
それから．．．．．
BIOS設定やWindowsでベンチマークやらやって再起動等を繰り返していたら
起動途中で今までみた事も無い恐ろしいメッセージ が．．．．
・・・・システムが停止しました・・・・・
これにはかなりビビッたが原因は判らず、その後何回かブルーバックが出るもフリーズはしない。
相当不安定な状態なのだろうか？
SDRAM（片面） \3,380-
合計 \4,860-
TOP 合計 \4,860-
HK6分解
マザーボードがSocket7なので300MHz超えのCPUはK6をチョイスするしかありません。
ネットオークションなどで結構アップされてはいるんだけど、なんでこんなに高価なん？
400M以上になると\1,000や\2,000では買えません（；＿；）
そこでHK6-MS333-V2000の分解を決断、発売当初は400の規格外品だの言われていたらしいが
はたして？．．．取説には "AMD-K6-III/333AFK" と書いてある。
さて、分解ですがきっと接着剤等で無理だろうなと思って始めると意外にも
ファンはスコッ！と抜ける（＾＾；；；しかし放熱フィンは専用の？ストッパーでCPUを四方囲むように
取り付けられ、四方のツメで固定されていた。
ストッパーを破損してしまえばもう元には戻れないが、結構弾力があったので精密ドライバー2本を
たがねのように使い、こじ開けた。
（あまり写真が無いのは、そんな余裕が無かったので－－；；；）
シリコングリスを拭き取ると．．．姿を現したCPUは
取説通りK6-III/333AFKの文字が書かれたCPUが、AMDのサイトにはスペック等がアップされていないので
何メガの何倍で動かせばBestなのか？．．．とりあえずK6-2と同じ95MHｚ×3.5倍でこのCPUを
5120T3（ケースのみ）に使う事にする。
残ったV2ゲタとパーツ類、9821Xa12/C12にはN2ゲタが必要らしいのでだれか交換してくんないかなぁ～．．．
CPU \0-
合計 \1,480-
ＴＯＰ マザーボード到着
ゴミ同然ってかゴミだった（575D4日記参照）5120T3、ネットでいろいろ調べてもこいつの
マザーボードは全く融通が利かないらしい。
しかし調べるうちに、この頃のタワー型はAT規格のマザーを使用しているらしく
マザーボードごと交換すれば羊の皮をかぶったナンタラになる寸法．．．
まぁ今のPCに比べれば羊の皮をかぶったネズミくらいにしかならんと思うが
どーしても拡張ベイの多さに魅力を感じてしまう（＾＾）
そこでATマザーを調達すべくPCショップを散策するが全く無い（；＿；）
中古すら全てATXマザーのみ、チョッともう時代が遅かったのか？
あきらめ半分、ネットでの中古販売をみるとありました!!!1機種だけ（＾０＾）
Totem製TM-AL100（ALADDIN V Socket7）．．．Totemって聞いた事無いっす。
迷ってなんかいられません、速攻GET！\1,480- ほんとはSocket370が良かったケド - -)
ALiチップに書かれた100MHｚの文字、Super7プラットホームだ!!!
今となっては100Mだ133Mだと言ってもほんっとネズミなんですけど
私にとってはわくわくする事この上ないです^_^;;;;
早速ケースに装着、2ヶ所ほどネジ穴が余計だったので（基盤にあたります）ドリルで撤去。
コネクター類を装着してみると、すんなりいきそうです。
ATコネクター部は要加工、USBも付いて得した
気分??一応、今日はここまで．．．ってここまでしかできません(^_^;;;;;;
CPU・CPUクーラー・メモリー・AT/PS2変換コネクターと加工もろもろ。
部品入手次第進行していく予定です。
本体 \0-
ﾏｻﾞｰﾎﾞｰﾄﾞ \1,480-
合計 \1,480-
